曲面網版印刷機 調機操作教學-【第一集】

FA-400RSN半自動曲面網版印刷機 教學影片Part-1



曲面網版印刷機 調機教學-第一部分

1. 開機

• 將機器電源與氣壓開啟

• 開機後按下歸原點，完成自動原點搜尋校正

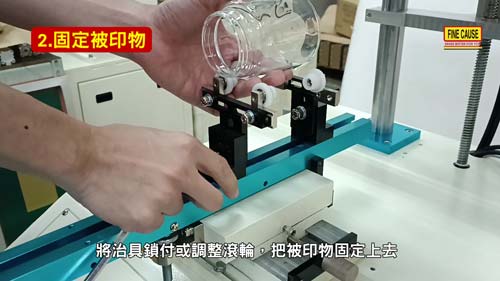

2. 固定被印物

• 將治具鎖付或調整滾輪，把被印物固定上去

• 使用目視進行被印物固定與初步的水平調整，

• 待後面網版裝設完成，再進行較精確的治具水平調整

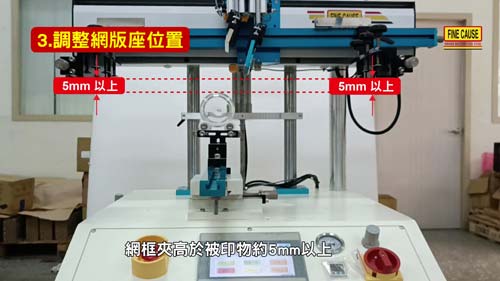

3. 調整網版座位置

• 按壓網版座組下降鍵，讓網版座組處於下位印刷點

• 網框夾高於被印物約5mm以上

4.裝上網版，調整水平

• 按壓刮膠座組上升鍵，讓刮膠座組處於上位

• 裝上網版並將網版固定螺栓鎖付完成

• 站在機器側邊，蹲下身體，眼睛平視被印物與網版，

• 微調被印物水平與網版高度

水平以網版位置為基準

• 應以網版為基準，調整被印物水平，使之與網版呈現平行

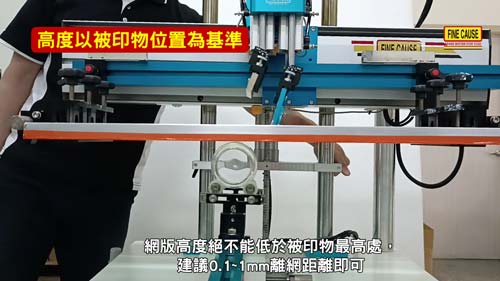

高度以被印物位置為基準

• 網版高度絕不能低於被印物最高處，建議0.1~1mm離網距離即可
