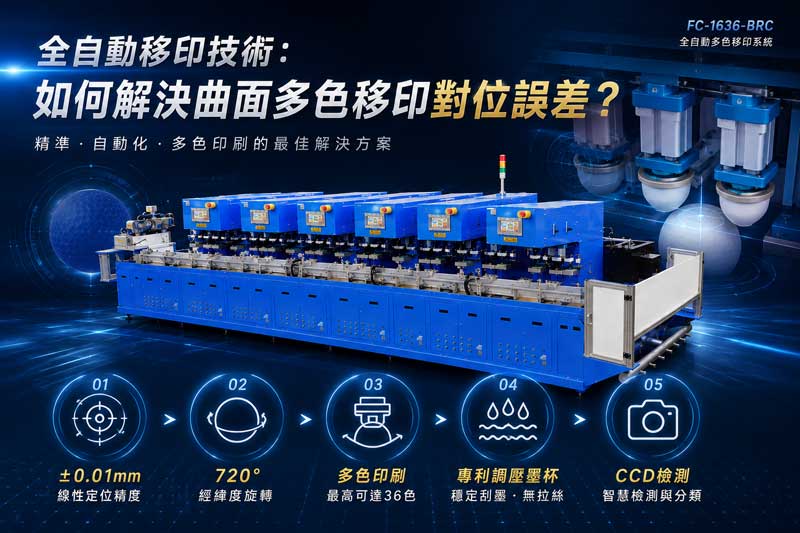

全自動移印技術：如何解決曲面多色移印對位誤差？

自動化移印技術：如何突破多工位套色對位誤差複雜不規則曲面的印刷極限？

在現代工業製造中，當產品需要進行多色重疊印刷、精密套色印刷（如8色以上，甚至高達36色的極致套色），或是面對具有三維空間、高難度不規則角度的3D球體基材時，產線往往會面臨兩大核心問題：

1. 機械累積誤差導致套色走位：傳統的鏈條或圓盤輸送帶，在經過 9 站、多達 36 支膠頭的不斷下壓衝擊後，極易產生微小的機械磨損與累積誤差。只要前面歪了 0.05mm，印到最後一色時畫面就會徹底糊掉。
2. 3D 球面幾何形狀的印刷死角：一般的曲面移印只能應付單一弧度。若產品需要執行跨越經緯度的 720 度全方位繞行印刷時，膠頭的擠壓變形與油墨的拉絲現象，通常會逼得自動化機構宣告放棄。

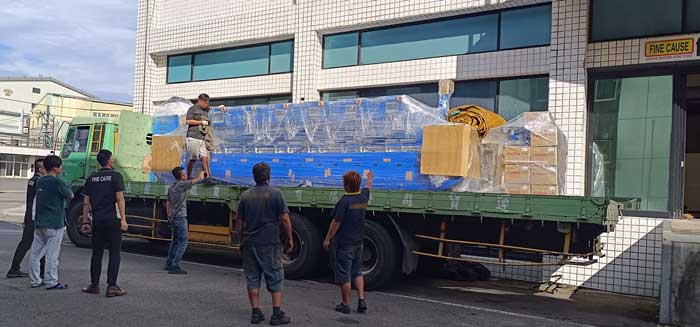

為了徹底解決客戶在精密多色印刷與複雜幾何表面上的印刷產能瓶頸，佳因團隊齊心研發出達 6.3 噸的 FINE CAUSE 自動化全自動移印機——FC-1636-BRC 自動多色移印系統設備，用三大核心工藝打破傳統印刷的機械極限。

---

一、 鎖定極致精度：線性馬達驅動與紅外線十字對位

為了克服傳統鏈條輸送帶的累積誤差，佳因 FC-1636-BRC 自動多色移印機在傳送機構上實施了革命性的升級

• 線性馬達移載技術：捨棄傳統傳統機構，物件移動全面採用線性馬達移載。不僅移動極為敏捷，更實現了模組重複定位精度 ±0.01mm 的極致數據，搭配移印機自身 ±0.02mm 的定位精度，確保 36 色印刷從第一色到最後一色，顏色彼此死死鎖定、絕不位移。

• 紅外線十字對位裝置：每組移印機上均加裝獨立的紅外線十字對位模組。在調機或換線時，操作人員能以肉眼直覺、快速地進行多色印刷對位修正，大幅縮短停機時間。

---

二、 征服 3D 不規則曲面：伺服翻轉與經緯度 720 度繞行機構

面對最棘手的球體與複雜曲面基材，這套自動化系統內建了無死角的旋轉機構：

曲面移印技術

• 經緯度旋轉機構：機台採用專利型旋轉氣缸帶動的經緯度旋轉機構，可直接在產線上執行兩條經度（地球垂直線）的 360度繞行翻轉印刷，達到總計 720 度的全立體印刷覆蓋率。

• 活動式伺服翻轉馬達（選配）：配置 9 組活動式伺服翻轉馬達，可透過主控螢幕數位化設定 0~360 度任意旋轉角度。更在固定孔位增加了螺牙與牙套設計，徹底降低頻繁拆裝導致崩牙的工安與維護風險。

• 各別啟動膠頭功能：由 9 台四色移印機串聯組成的巨型陣列中，每站可【各別獨立啟動膠頭】進行 1~36 色的任意印刷選擇。搭配「智慧型球位置移動狀態顯示」，系統感測到該工位有物件存在時才激活膠頭印刷，徹底杜絕空印導致膠頭沾墨、損壞的缺陷。

---

三、 整廠級周邊整合：高產能油墨管理與智慧工廠（I.O.T.）

要在超大型自動化產線上達到每小時最高 2200 pcs 的高產能（印刷 1~18 色），周邊的附屬功能與智慧管理缺一不可：

• 數位化調壓式刮墨（專利 M311585 號）：全機配備 36 組 60mm 密封式墨杯。透過佳因專利技術，操作員能輕易且數位化地微調每個墨杯的刮墨壓力，大幅減少有機溶劑揮發，並確保多色油墨稠度長年穩定。

• 整合式乾燥與 UV 固化系統：為了防止 36 色高速印刷時產生混色，每站貼心設有 4 支吹氣乾燥裝置（全機共 36 支），並在出料前端整合 6 套高度可數位微調的工業級 UV 燈模組，讓油墨在瞬間達到完全固化。

• 工業物聯網（I.O.T.）智慧工廠新典範：機台內建生產履歷功能，可直接在彩色觸控螢幕上呈現過去 30 天的產能柱狀圖、運轉時間與速度效益。網管與產線主管無論身在何方，只要下載佳因專屬 APP 均能隨時查看即時產能報表，實現真正的數位化透明管理。

(保密協議與應用說明：為恪守與全球特定垂直行業龍頭客戶之嚴格智慧財產權與保密協議（NDA）規範，本系統實際加工之高階球體產品依法不予具名展示。官方影片均採用標準乒乓球及客製化 32 組翻轉治具進行功能演練。然而，本套巨型系統（淨重 6300kg）之核心多軸高精度技術，完全可客製於各種高難度幾何球體、醫療耗材、車用零部件或美妝包裝的多色全自動客製化生產。)
