伺服馬達平台式球面網印機(凹面印刷)

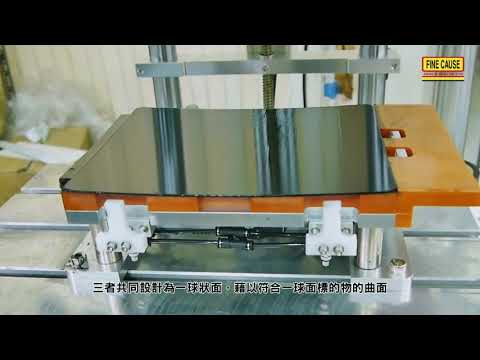

伺服馬達平台式球面網版印刷機(凹面印刷)印刷過程展示

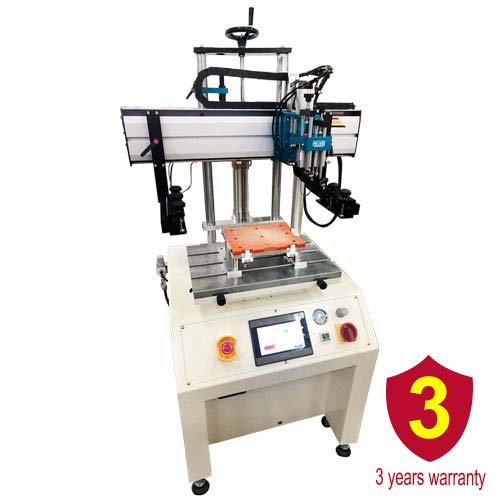

FA-400TSN伺服馬達平台式球面網印機(凹面印刷)

■ 機台特色 :

• 網印機後底板採用鋁合金擠出成形，達到重量輕，精度高的標準，可以輕盈的上下運作

  • 伺服滑軌座組擠出成型，重量減輕，運轉時快、穩、靜

• 網版印刷機的左右網框夾的位移運用線性滑軌移動，比過往的T型軌道移動更順暢，精度更高

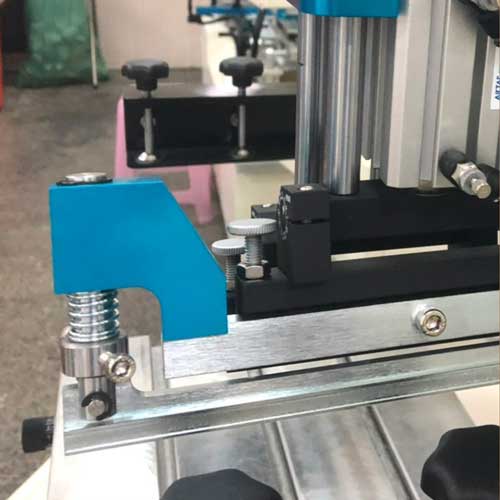

• 自動調整水平擺臂組(彈簧式刮膠機構)-新型專利字號  M606459號

  • 彈簧式刮膠機構就是刮膠機構內建加裝彈簧，使在印刷時，(對於不平整凹凸面物品),油墨更能完全覆蓋於表面上

  • 網印機搭配自動調整水平擺臂組(彈簧式刮膠機構)可以印刷凹、凸、斜面素材，如:曲面玻璃、凹面素材印刷，曲面素材、曲面面板印刷...等

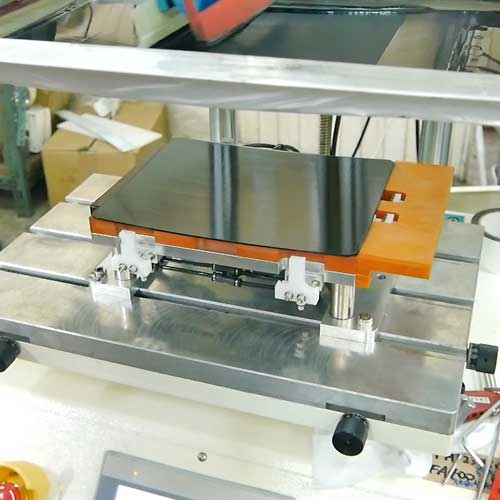

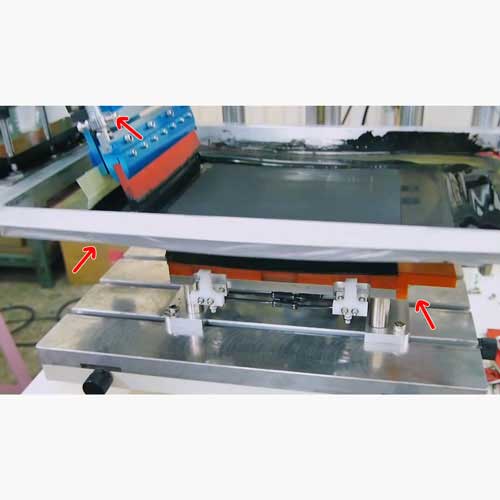

• 刮膠機構內建加裝彈簧、承載機構的玻璃曲面定位模組以及特殊曲面網框的網版，三者共同設計為一球狀面，藉以符合一球面標的物的曲面

  • 加裝真空產生器，連接至治具底部氣管，吸附印刷素材不易偏移

  • 不會有以往印刷時，網版升降會把素材一起黏住抬升的問題

• 吸附式刮膠夾(專利M390871號)

  • 可以輕易的滑動刮膠位置，調整或拆裝皆容易

• 此網印機採用氣壓式刮膠座組直線升降

  • 不會有傳統採用手動掀起，易造成刮膠高度偏移的問題

  • 不會有手動掀起刮膠時易造成油墨偏流出網版的問題

  • 讓清洗網版更加方便

• 7.0吋彩色TFT觸控螢幕，內建5種語文，繁體中文，英語，印尼語，越南語和泰語

  • input,output,機台全區標註各感測器位置

  • 異常警報跑馬燈顯示，方便產線人員快速排除異常

  • 電子式氣壓感測，氣壓不足自動警報顯示

  • 可設定膠頭或鋼版使用次數，次數到達自動停機並警報

  • 採用PLC可程式控制器，易於增設或修改功能

產品規格
